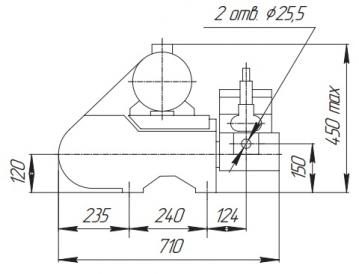

схема насоса



Агрегаты электронасосные поршневые типа АН предназначены для перекачивания технической воды и нейтральных жидкостей с кинематической вязкостью от 0,8х10–6 до 800х10 –6м2/с и температурой от 258°К до 353°К (от -15 до +80°С). Агрегаты в исполнении «01» могут поставляться в исполнении для перекачивания жидкости температурой до 378°К (+105°С), что оговаривается при заказе. Максимальная объемная концентрация твердых неабразивных частиц в перекачиваемой жидкости - 0,2%, максимальный размер частиц - 0,2 мм. Агрегаты применяются в системах питания и водоподготовки котлоагрегатов малой паропроизводительности, а также для перекачивания нефтепродуктов и других жидкостей не агрессивных к чугуну и углеродистой стали.

Представлено 2 модели:

МаркаАН1/16АН2/16
Напор, МПа1.61.6
Подача, м312
Тип насосаобъемный
горизонтальный
объемный
горизонтальный
ДКЗ*, м66
Частота, об/мин110165
Мощность, кВтАИР80В6У3
1000/1.1
АИР80В4У3
1500/1.5
Масса, кг110110
Размеры, мм710х350х450710х350х450
* ДКЗ - допускаемый кавитационный запас
