Консольные электронасосы типа КМ

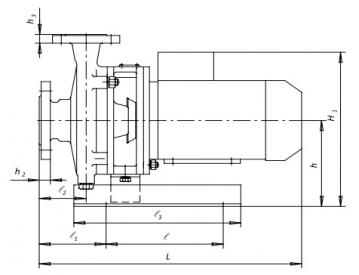

схема насоса

Электронасосы предназначены для подачи питьевой воды с рН 6–9 и промышленно-хозяйственного назначения с содержанием механических примесей не более 0,1% по объему, размером частиц не более 0,2 мм, температурой от 0 0С до +105 0С, а также других жидкостей, сходных с водой по плотности, вязкости и химической активности. Электронасосы относятся к восстанавливаемым изделиям ИОН вид I ГОСт 27.003-90. Электронасосы горизонтального исполнения пригодны для работы в вертикальном положении (кроме КМ 160/20; КМ80-50-200/2; КМ 100-65-200/2; КМ 100-65-200/4; КМ 125-80-200/4; КМ 125-100-160/2).

Представлено 35 моделей:

Марка	КМ 40-32-180а/2-5	КМ 40-32-200/4-5	КМ 40-25-160б/2-5	КМ 40-25-160/2-5	КМ 40-32-180/2-5	КМ 50-32-125а/2-5	КМ 50-32-125/2-5	КМ 50-32-200а/2-5	КМ 50-32-200/2-5	КМ 65-50-125б/2-5	КМ 65-50-125а/2-5	КМ 65-50-125/2-5	КМ 65-50-160б/2-5	КМ 65-50-160а/2-5	КМ 65-50-160/2-5	КМ 100-65-200а/4-5	КМ 100-65-200/4-5	КМ 100-65-200д/4-5	КМ 80-65-160б/2-5	КМ 80-65-160а/2-5	КМ 80-50-200б/2-5	КМ 80-65-160/2-5	КМ 80-50-200а/2-5	КМ 80-50-200/2-5	КМ 125-80-200а/4-5	КМ 125-80-200/4-5	КМ 100-80-160б/2-5	КМ 100-80-160а/2-5	КМ 100-65-200б/2-5	КМ 100-80-160/2-5	КМ 100-65-200а/2-5	КМ 100-65-200в/2-5	КМ 100-65-200/2-5	КМ 160/20-5	КМ 125-100-160/2-5
Напор, м	40	12	20	32	45	16	20	32	50	12.5	15	20	20	26	32	7.7	12.5	14	20	26	30	32	40	50	7	12.5	18	21	32	32	38	47	50	20	30
Подача, м³/ч	6	6.3	6.3	6.3	10	12.5	12.5	12.5	12.5	25	25	25	25	25	25	42	50	50	50	50	50	50	50	50	80	80	100	100	100	100	100	100	100	160	160
Тип насоса	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный
ДКЗ*, м	4	2.8	3.5	3.5	2	3.5	2.5	3.3	3.3	3.8	3.8	3	3.8	3.8	3	6.5	5	5	4	4	3.5	4	3.5	3	3.5	3	5.2	5.2	5.2	5.2	5.2	5.2	5.2	3.5	4.2
Частота, об/мин	2900	1450	2900	2900	2900	2900	2900	2900	2900	2900	2900	2900	2900	2900	2900	1450	1450	1450	2900	2900	2900	2900	2900	2900	1450	1450	2900	2900	2900	2900	2900	2900	2900	1450	2900
Мощность, кВт	2.2	1.1	1.5	2.2	3.0	1.5	2.2	3.0	5.5	2.2	2.2	2.2	3.0	4.0	5.5	2.2	4.0	4.0	5.5	7.5	11.0	7.5	11.0	15.0	4.0	5.5	7.5	11.0	15.0	15.0	18.5	22.0	30.0	15.0	22.0
Масса, кг	73	36	35	40	53	58	62	51	60	42	42	69	41	89	106	64	80	80	121	83	130	83	130	194	100	110	102	121	170	182	205	206	226	248	220
Размеры, мм	486х320х380	455х230х392	428х320х320	448х320х320	467х320х345	468х210х373	488х210х373	485х320х360	515х320х360	490х270х370	490х270х370	490х270х370	485х320х330	564х320х455	571х320х441	518х230х437	558х230х437	558х230х437	595х304х667	603х334х362	660х346х402	603х334х362	660х346х402	755х384х455	570х294х420	648х324х447	590х320х382	645х346х402	754х384х455	740х384х455	784х384х455	770х409х495	830х409х495	806х340х545	800х420х510
Полная мощность, кВт	2.1	0.54	0.98	1.7	2.7	1.0	1.2	2.42	3.78	1.35	1.55	1.9	1.85	2.5	3.3	1.5	2.84	3.2	4.1	4.9	5.2	6.05	7.7	10.5	2.2	3.96	7.4	9.03	12.8	11.6	15.7	16.7	19.5	11.2	18.5

* ДКЗ - допускаемый кавитационный запас

ПРИМЕЧАНИЕ:

1. Условное обозначение КМ(Ш) 50-32-125а/2-5-2М-(ПЧ)-У3, где:

КМ – насос горизонтальный консольный моноблочный; Ш – малошумное исполнение;

50 – диаметр входного патрубка, мм; 32 – диаметр выходного патрубка, мм;

125 – номинальный диаметр рабочего колеса, мм;

а – условное обозначение рабочего колеса с обточкой, обеспечивающей работу агрегата в средней части поля «Q-Н»;

2 – условное обозначение числа оборотов эл. двигателя, индекс «2» при n=2900 об/мин, индекс «4» при n=1450 об/мин;

5 – одинарное торцовое уплотнение;

2М – порядковый номер модернизации;

ПЧ – привод частотно-регулируемый;

У3 – климатическое исполнение и категория размещения при эксплуатации по ГОСТ 15150-69;

СД – двойное сальниковое уплотнение.

2. Условное обозначение КМ 160/20-5-2М-У3, где:

160 – подача, м3/ч; 20 – напор, м; остальное см. пункт 1.
