Роторно-пульсационные аппараты и установки

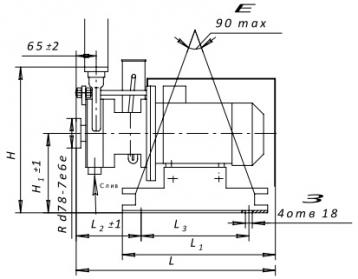

схема насоса


Полная информация о насосах


Аппараты используются для приготовления высокодиспергированных, гомогенизированных жидких эмульсий и суспензий, многокомпонентных составов из трудносмешиваемых жидкостей: для восстановления сухого и цельного молока; для приготовления йогурта, соков, мягких сыров, майонеза, мороженого, масла, а также мясных, фруктовых, овощных паст, пюре, различных красок, шампуней, кремов, супербетона и других аналогичных продуктов в технологических линиях и автономных установках пищевой и других отраслях промышленности. РПА-10СМ предназначен для производства стройматериалов; РПА-30С предназначен для переработки водно-зерновых смесей в процессе производства спирта. Температура продукта до 95 0С. А1РПА(Е) – новое поколение РПА немоноблочного исполнения: повышена эффективность рабочих органов, увеличена степень гомогенизации на 20 – 30%, повышена стойкость эмульсий и суспензий. Возможна комплектация агрегата стандартными электродвигателями. РПА могут поставляться в виде автономных роторно-пульсационных установок (РПУ), которые предназначены для тонкого измельчения, многократного перемешивания многокомпонентных (жидких и сухих) сред с целью получения высокодиспергированных эмульсий и суспензий. Уплотнение вала одинарное (5), двойное торцовое с подводом затворной жидкости от постороннего источника и ее отводом (55), двойное торцовое с автономной системой охлаждения без подвода жидкости от постоянного источника (55А); СД – двойное сальниковое (РПА -30С), А1РПА. Исполнение по материалу (К): – сталь 12Х18Н10Т. РПА-30С – чугун СЧ20 и сталь марки 40Х13. Давление на входе в аппарат 0,05...0,5 кгс/см2.

Представлено 14 моделей:

МаркаРПА-0,8-5(55,55А)-КРПА-1,5-5(55,55А)-КРПУ-1,5-5(55,55А)-П(Ф)-КРПА-5-5(55, 55А)-КРПА-10СМ*А1РПА(Е), А1РПУ-50-32-140-55(5;С;СД)-Ш-К*А1РПА(Е), А1РПУ-1,5-55(5;С;СД)-Ш-К**РПА-15-5(55,55А)-КРПА-50СМ-СДРПА-25-5(55,55А)-КА1РПА(Е), А1РПУ-80-50-170-55(5;С;СД)-Ш-К*А1РПА(Е), А1РПУ-15-55(5;С;СД)-Ш-К**РПА-30СРПА-50С-СД
Напор, м488810101010101010101016
Подача, м3/ч0.81.51.5510121215152525253030
Тип насосагоризонтальныйгоризонтальныйгоризонтальныйгоризонтальныйгоризонтальныйгоризонтальныйгоризонтальный
Частота, об/мин29002900290029002900290029002900145029002900290029002900
Мощность, кВт3.03.03.05.57.55.5
7.5
11.0		5.5
7.5
11.0		7.5
11.0		45.015.015.015.037.0
45.0		55.0
Масса, кг4040865065175175112690187210210465550
Размеры, мм555х340х410440х340х405990х990х1275570х340х405740х360х490988х390х562988х390х562640х390х4701070х715х705806х435х4851121х410х6001121х410х6001575х590х6381610х644х690
* ДКЗ - допускаемый кавитационный запас
ПРИМЕЧАНИЕ:

Условное обозначение РПА-1,5-5(55,55А)- К-У3 и  А1РПА(Е)-50-32-140-55(5; С; СД)- Ш-К, где:

РПА  – роторно-пульсационный аппарат, при работе с подпором до 0,5 кгс/см2;

1,5 – подача, м3/ч, (испытания на воде);  5, (55), (55А) – см. выше (уплотнение вала);

К  – материал проточной части; У3 – климатическое исполнение и категория размещения при эксплуатации по ГОСТ 15150-69;

РПУ...П  – роторно-пульсационная установка – промышленный вариант;

РПУ...Ф  – роторно-пульсационная установка – фермерский вариант;

А  – конструктивное исполнение агрегата на фундаментной плите;

1  – порядковый номер модернизации;

Е  – агрегат для взрыво-пожароопасных производств;

50  – диаметр входного патрубка;

32  – диаметр напорного патрубка;

140 – номинальный диаметр ротора;

С  – одинарное сальниковое уплотнение;

СД  – двойное сальниковое уплотнение;

Ш  – исполнение со шнеком (для вязких сред и сред с высоким содержанием твердой фазы).

*  общепромышленное исполнение.

** исполнение для пищевой промышленности.
