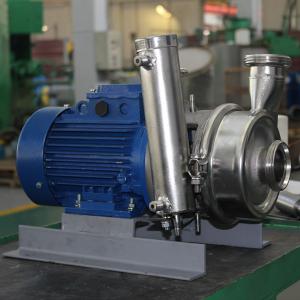

Насосы во взрывозащищённом исполнении типа СНЦ

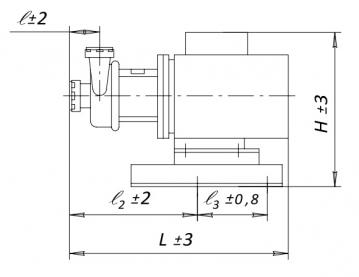

схема насоса


Полная информация о насосах


Насосы предназначены для перекачивания слабоагрессивных и нейтральных жидкостей, не содержащих механических примесей с водородным показателем рН 5...10, плотностью до 1250 кг/м3 (питьевая вода, спирт, вино, пиво, соки, хим. реактивы), температурой до +140 0С (по исполнению) в пищевой и других отраслях промышленности. Применение насоса для перекачивания жидкости с температурой +1400С оговаривается при заказе. Уплотнение вала – одинарное торцовое (5), двойное торцовое с подводом затворной жидкости в уплотнение из магистрали (55), двойное торцовое с бачком для автономной затворной жидкости (55а). Давление (избыточное) на входе в насос не более 6 кгс/см2. Проточная часть выполнена из стали 12Х18Н10т. По просьбе заказчика эл. насосы общепромышленного назначения могут комплектоваться взрывозащищенными двигателями.

Представлено 3 модели:

МаркаСНЦ(Е)-6,3/20-5 (55, 55А)-35-1(2)СНЦ(Е)-12,5/20-5 (55, 55А)-35(50)-1(2) СНЦ(Е) – 25/32-5 (55,55А)-50-1(2)
Напор, м202032
Подача, м3/ч6.312.525
Тип насосацентробежный
горизонтальный		центробежный
горизонтальный		центробежный
горизонтальный
ДКЗ*, м444
Частота, об/мин290029002900
Мощность, кВт1.52.25.5
Масса, кг385393
Размеры, мм480х265х330480х265х330600х280х445
* ДКЗ - допускаемый кавитационный запас
ПРИМЕЧАНИЕ:

Пример условного обозначения при заказе и переписке:

СНЦ(Е)-25/32-5(55,55А)- 35(50)-1(2)- У3, где:

С  – отрасль пищевой промышленности;

Н  – насос;

Ц  – центробежный;

Е  – исполнение насоса для взрыво- или пожароопасных производств;

25  – номинальная подача, м3/ч;

32  – номинальный напор, м;

5  – одинарное торцовое уплотнение (для перекачивания жидкости с температурой до +70 0С);

55  – двойное торцовое уплотнение с подводом затворной жидкости в уплотнение от магистрали;

55А  – двойное торцовое уплотнение с автономной системой охлаждения (для перекачивания жидкости с температурой до +140 0С);

35(50) – условный проход всасывающего и напорного патрубков по ТГЛ 7124;

1  – колесо рабочее из нержавеющей стали 12Х18Н10Т;

2  – колесо рабочее из алюминия АК12П;

– отсутствие цифры в конце – колесо рабочее из пластмассы (для перекачивания жидкости с температурой до +70 0С);

У3  – климатическое исполнение и категория размещения по ГОСТ 15150-69.
