Моноблочные химические насосы

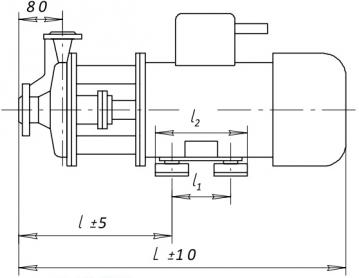

схема насоса

Предназначен для перекачки химически активной жидкости без включений или содержащей твердые включения с объемной концентрацией до 0,1%, размером частиц до 0,2 мм, плотностью не более 1850 кг/м 3 (для насосов ХМ50-32-200тЛ, ХМ80-50-200тЛ, ХМ100-80-160тЛ, ХМ100-65-250тЛ – не более 1400 кг/см 3 , для ХМ8/40д не более 1300 кг/м 3 ), кинематической вязкостью до 30•10 -6 м 2 /с, с температурой от –40 0 С до +120 0 С, (для насосов ХМ 2/30- к-5(М) и ХМ 6/20-к-5 до 1030 кг/м 3 , температурой до +105 0 С), кинематической вязкостью до 30•10 -6 м 2 /с, для которых скорость проникновения коррозии в материал проточной части не превышает 0,1 мм/год. Прочная часть насосов изготавливается из титана вт5Л или вт1-0. Электронасосы с двойным торцовым уплотнением и двигателем во взрывозащищенным исполнении могут эксплуатироваться на взрыво- и пожарных производствах. внимание: у электронасосов ХМ-2/30-55 и ХМ-8/40 – масса дана для материалов «и, е, к». Насосы ХМ2/30-к-5, ХМ6/20-к-5 только для перекачивания мало агрессивных жидкостей, в которых стоит резина ПС-04 (вода, соки). Насосы ХМ-е поставляется только с двойным торцовым уплотнением (55) и взрывозащищенным эл. двигателем. Насосы ХМ-2/30к-5 (М) – (М) модернизация. Масса и габариты указаны для комплектации с двигателем максимальной мощностью.

Представлена 21 модель:

Марка	ХМ-2/30б-К-5 (М)	ХМ-Е-2/30б-К(Е,И)-55	ХМ-2/30а-К-5 (М)	ХМ-Е-2/30а-К(Е,И)-55	ХМ-2/30-К-5 (М)	ХМ-Е-2/30-К(Е,И)-55	ХМ-6/20-К-5	ХМ(Е) 8/40б-Т(И,Е,К,)- С(СД,55)	ХМ(Е) 8/40а-Т(И,Е,К,)- С(СД,55)	ХМ(Е) 8/40-Т(И,Е,К,)- С(СД,55)	ХМ(Е) 8/40д-Т(И,Е,К,)-С(СД,55)	ХМ(Е)50-32-200в-ТЛ-СД(55)	ХМ(Е)50-32-200б-ТЛ-СД(55)	ХМ(Е)50-32-200а-ТЛ-СД(55)	ХМ(Е)50-32-200-ТЛ-СД(55)	ХМ(Е)80-50-200б-ТЛ-СД(55)	ХМ(Е)80-50-200а-ТЛ-СД(55)	ХМ(Е)80-50-200-ТЛ-СД(55)	ХМ(Е)100-80-160б-ТЛ-СД(55)	ХМ(Е)100-80-160а-ТЛ-СД(55)	ХМ(Е)100-80-160-ТЛ-СД(55)
Напор, м	20	20	25	25	30	30	20	30	35	40	48	30	35	40	50	32	41	50	20	26	32
Подача, м³/ч	2	2	2	2	2	2	6	8	8	8	8	12.5	12.5	12.5	12.5	50	50	50	100	100	100
Тип насоса	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный
ДКЗ*, м	4	4	4	4	4	4	2.5	2.5	2.5	2.5	2.5	2	2	2	2	3.5	3.5	3.5	5	5	5
Частота, об/мин	2900	2900	2900	2900	2900	2900	2900	2900	2900	2900	2900	2900	2900	2900	2900	2900	2900	2900	2900	2900	2900
Мощность, кВт	2.2	2.2	2.2	2.2	2.2	3.0	2.2	3.0	4.0; 4.0	5.5; 4.0; 3.0	5.5; 4.0	3.0	4.0; 30.0	4.0	5.5; 4.0	15.0	18.5; 15.0	22.0; 18.0; 15.0	15.0	18.5; 15.0	22.0; 18.5
Масса, кг	32	70	32	70	32	70	32	94	94	109	109	87	98	98	103	285	305	315	295	315	325
Размеры, мм	420х275х330	420х275х330	420х275х330	420х275х330	420х275х330	550х292х430	420х275х330	625х175х355	645х200х375	670х200х375	670х200х375	635х280х410	655х280х430	655х280х430	680х280х430	965х490х620	1015х490х620	1025х490х655	965х490х620	1015х490х620	1025х490х655

* ДКЗ - допускаемый кавитационный запас

ПРИМЕЧАНИЕ:
Условное обозначение ХМ(е) 50-32-200(а, б)-тЛ-5(55,С,С д) -У2, где:

Х – насос химический горизонтальный;

М – моноблочное исполнение

е – условное обозначение исполнения насоса для взрыво или пожароопасного производства (обязательно двойное торцовое уплотнение и взрывозащищенный эл. двигатель);

50 – диаметр входного патрубка, мм;

32 – диаметр выходного патрубка, мм;

200 – номинальный диаметр рабочего колеса, мм;

а, б – условное обозначение рабочего колеса с обточкой, обеспечивающей работу агрегата в средней или нижней части поля «Q-H»;

тЛ – условное обозначение материала проточной части, выполненной в литом варианте, (Т – в сварно-штампованном варианте);

5,55,С,Сд – условное обозначение одинарного, двойного торцового уплотнения или одинарного сальникового, двойного сальникового уплотнения;

У2 – климатическое исполнение и категория размещения при эксплуатации по ГОСТ 15150-69.
