Насос АХ

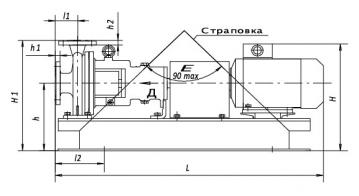

схема насоса

Предназначен для перекачивания химически активных жидкостей без включений или содержащих твердые включения с объемной концентрацией не более 1,5%, с размером частиц до 1 мм, плотностью не более 1850 кг/м³ (для насосов типа АХ 200-150-400 – 1500 кг/м³), кинематической вязкостью до 30•10^-6 м²/с, с температурой от –400С до +1200С, для которых скорость проникновения коррозии в материал проточной части не превышает 0,1 мм/год.

Представлено 14 моделей:

Марка	1АХ 40-25-160б-К(Е,И)-55(СД)	1АХ 40-25-160а-К(Е,И)-55(СД)	1АХ 40-25-160-К(Е,И)-55(СД, 5)	1АХ 50-32-160б-К(Е,И)-55(СД)	1АХ 50-32-160а-К(Е,И)-55(СД)	1АХ 50-32-160-К(Е,И)-55(СД)	1АХ 50-32-200-К(Е,И)-55(СД)	1АХ 65-40-200б-К(Е,И)-55(СД)	1АХ 65-40-200а-К(Е,И)-55(СД)	1АХ 65-40-200-К(Е,И)-55(СД, 5)	2АХ 200-150-400-И-СД	1АХ 200-150-400б-К(Е,И)-СД	1АХ 200-150-400а-К(Е,И)-СД	1АХ 200-150-400-К(Е,И)-СД
Напор, м	20	25	32	20	26	32	50	32	40	50	32	32	40	50
Подача, м³/ч	6.3	6.3	6.3	12.5	12.5	12.5	12.5	25	25	25	315	315	315	315
Тип насоса	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный
ДКЗ*, м	3	3	3	3.5	3.5	3.5	4	4	4	4	5	5	5	5
Частота, об/мин	2900	2900	2900	2900	2900	2900	2900	2900	2900	2900	1450	1450	1450	1450
Мощность, кВт	3.0	4.0; 3.0	5.5; 4.0	3.0	4.0; 3.0	5.5; 4.0	15.0	11.0	11.0	15.0; 11.0	110.0	75.0	90.0; 75.0	110.0; 90.0
Масса, кг	120	131	136	120	131	136	274	200	200	260	1180	1015	1060	1135
Размеры, мм	925 х 390 х 518	940 х 390 х 897	1015 х 390 х 538	925 х 390 х 518	940 х 390 х 518	1015 х 390 х 538	1280 х 422 х 610	1155 х 484 х 601	1155 х 484 х 601	1280 х 484 х 628	2120 х 730 х 930	1945 х 730 х 860	2000 х 730 х 860	2085 х 730 х 925

* ДКЗ - допускаемый кавитационный запас

ПРИМЕЧАНИЕ:

Условные обозначения АХ 6540-200(а, б)- К-55 (СД):
АХ – горизонтальный. Консольный, с опорой на корпусе, с муфтой, с монтажным проставком;
65 – диаметр входного патрубка, мм;
40 – диаметр выходного патрубка, мм;
200 – номинальный диаметр рабочего колеса, мм;
а, б – условное обозначение рабочего колеса с обточкой, обеспечивающей работу агрегата в средней или нижней части поля «Q-H»;
К – материал проточной части;
55,5 (СД) – условное обозначение двойного, одинарного торцового уплотнения или одинарного, двойного сальникового уплотнения.
