Консольные электронасосные агрегаты типа АКА(-Ж)

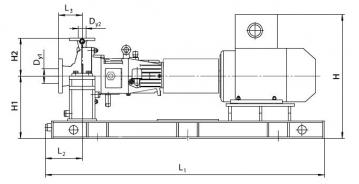

схема насоса

Главная цель, поставленная при разработке насосов данного типа, это разработка новой проточной части, позволяющий получить максимально возможные значения КПД. В ходе проектирования специалистами предприятия была проведена огромная работа в части исследования течения жидкости в проточных частях насосов различных типоразмеров и конструкций. В результате данных исследований были получены оптимальные профили лопаток рабочих колес, позволившие увеличить КПД насосов до 17% по сравнению с отечественными аналогами и приблизиться к мировым. В процессе проектирование основное внимание уделялось соответствию насосу стандарту API 610 10-ой редакции. Агрегат типа НКА предназначен для перекачивания нефти и нефтехимических жидкостей плотностью не более 1050 кгс/м3 с максимальным объемной концентрацией твердых включений не более 0,2%, с размерами твердых включений до 0,2 мм, кинематической вязкостью от 0,5•10-4 м2/с до 6•10-4 м2/с, температурой –500С до +4000С.

Представлено 112 моделей:

Марка	АКА(-Ж) 80-40-250 (Q=25 м3/ч, Н=70 м)	АКА(-Ж) 80-40-250в	АКА(-Ж) 80-40-250б	АКА(-Ж) 80-40-250а	АКА(-Ж) 80-40-250	АКА(-Ж) 80-40-250 (Q=25 м3/ч, Н=70 м)	АКА(-Ж) 100-50-250в	АКА(-Ж) 100-50-315в	АКА(-Ж) 100-50-250б	АКА(-Ж) 100-50-315 (Q=65 м3/ч, Н=90 м)	АКА(-Ж) 100-50-400 (Q=60 м3/ч, Н=140 м)	АКА(-Ж) 100-50-250а	АКА(-Ж) 100-50-315б	АКА(-Ж) 100-50-250	АКА(-Ж) 100-80-250 (Q=72 м3/ч, Н=54 м)	АКА(-Ж) 80-40-250в	АКА(-Ж) 80-40-250б	АКА(-Ж) 80-40-250а	АКА(-Ж) 80-40-250	АКА(-Ж) 100-50-315а	АКА(-Ж) 100-50-315	АКА(-Ж) 100-80-250в	АКА(-Ж) 100-80-250б	АКА(-Ж) 100-50-250в	АКА(-Ж) 150-80-400в	АКА(-Ж) 100-80-250а	АКА(-Ж) 100-50-315в	АКА(-Ж) 100-80-250	АКА(-Ж) 150-80-400б	АКА(-Ж) 100-50-400 (Q=60 м3/ч, Н=140 м)	АКА(-Ж) 150-80-400а	АКА(-Ж) 100-50-250б	АКА(-Ж) 100-50-315 (Q=65 м3/ч, Н=90 м)	АКА(-Ж) 100-50-250а	АКА(-Ж) 100-50-315б	АКА(-Ж) 100-50-250	АКА(-Ж) 150-80-400	АКА(-Ж) 100-80-250 (Q=72 м3/ч, Н=54 м)	АКА(-Ж) 150-80-400д	АКА(-Ж) 150-100-315в	АКА(-Ж) 100-50-315а	АКА(-Ж) 150-100-250в	АКА(-Ж) 100-50-315	АКА(-Ж) 150-100-250б	АКА(-Ж) 100-80-250в	АКА(-Ж) 150-100-315б	АКА(-Ж) 150-100-315 (Q=200 м3/ч, Н=120 м)	АКА(-Ж) 150-150-315 (Q=200 м3/ч, Н=140 м)	АКА(-Ж) 100-80-250б	АКА(-Ж) 150-100-250а	АКА(-Ж) 150-80-400в	АКА(-Ж) 150-100-250	АКА(-Ж) 100-80-250а	АКА(-Ж) 150-100-315а	АКА(-Ж) 150-100-450в	АКА(-Ж) 100-80-250	АКА(-Ж) 150-80-400б	АКА(-Ж) 150-100-315	АКА(-Ж) 150-80-400а	АКА(-Ж) 150-100-450б	АКА(-Ж) 150-100-450а	АКА(-Ж) 150-80-400	АКА(-Ж) 150-150-315 (Q=300 м3/ч, Н=120 м)	АКА(-Ж) 150-100-450	АКА(-Ж) 150-150-315в	АКА(-Ж) 150-80-400д	АКА(-Ж) 150-100-315в	АКА(-Ж) 150-100-450д	АКА(-Ж) 150-100-250в	АКА(-Ж) 150-150-450в	АКА(-Ж) 150-150-315б	АКА(-Ж) 150-100-250б	АКА(-Ж) 150-150-450б	АКА(-Ж) 150-100-315 (Q=200 м3/ч, Н=120 м)	АКА(-Ж) 150-150-315 (Q=200 м3/ч, Н=140 м)	АКА(-Ж) 150-100-315б	АКА(-Ж) 150-150-315а	АКА(-Ж) 150-150-315	АКА(-Ж) 150-100-250а	АКА(-Ж) 150-150-450а	АКА(-Ж) 150-100-250	АКА(-Ж) 150-100-315а	АКА(-Ж) 150-100-450в	АКА(-Ж) 150-150-450	АКА(-Ж) 150-100-315	АКА(-Ж) 150-150-450д	АКА(-Ж) 200-200-315в	АКА(-Ж) 150-100-450б	АКА(-Ж) 200-200-315б	АКА(-Ж) 150-100-450а	АКА(-Ж) 150-150-315 (Q=300 м3/ч, Н=120 м)	АКА(-Ж) 150-100-450	АКА(-Ж) 200-200-315а	АКА(-Ж) 150-150-315в	АКА(-Ж) 200-200-315	АКА(-Ж) 150-100-450д	АКА(-Ж) 150-150-450в	АКА(-Ж) 150-150-315б	АКА(-Ж) 150-150-450б	АКА(-Ж) 150-150-315а	АКА(-Ж) 150-150-315	АКА(-Ж) 150-150-450а	АКА(-Ж) 150-150-450	АКА(-Ж) 150-150-450д	АКА(-Ж) 200-200-315в	АКА(-Ж) 200-200-315б	АКА(-Ж) 250-250-400	АКА(-Ж) 200-200-315а	АКА(-Ж) 200-200-315	АКА(-Ж) 300-300-500б	АКА(-Ж) 300-300-500а	АКА(-Ж) 300-300-500
Напор, м	20	10	14	18	19	70	11	14	15	25	35	18	19	20	35	40	57	73	78	24	28	10	14	44	24	18	57	20	27	140	33	62	90	75	78	82	36	54	42	17	101	11	116	14	40	23	30	35	58	18	98	19	74	29	33	81	110	30	136	40	48	150	30	53	17	172	72	61	45	33	23	58	40	120	140	97	29	31	73	48	80	120	135	53	126	58	16	165	22	198	120	221	29	72	30	251	138	94	165	118	127	198	218	240	65	92	35	120	123	45	65	87
Подача, м³/ч	15	18	18	18	18	25	26	29	30	30	30	33	33	34	35	36	36	36	36	40	43	47	52	52	55	57	58	59	59	60	61	61	65	67	68	70	72	72	79	80	81	84	88	94	95	99	100	100	105	108	111	113	116	118	118	120	120	123	125	130	143	146	150	151	157	161	163	164	170	179	182	191	200	200	200	202	206	216	219	225	230	240	240	242	250	258	261	264	290	290	300	307	319	320	334	334	364	370	406	420	440	458	492	524	530	590	600	650	680	1000	1100	1250
Тип насоса	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный	центробежный горизонтальный
ДКЗ*, м	3.5	1.3	1.2	1.3	1.4	3.5	1.5	1.3	1.6	2	1.5	2.1	1.5	2.3	2	1.3	1.2	1.3	1.4	1.8	2.1	1.9	2	1.5	2.8	2.2	1.3	2.3	2	1.5	2.2	1.6	2	2.1	1.5	2.3	2.9	2	3.1	2	1.8	3.8	2.1	3.2	1.9	2.8	2.5	5	2	3.8	2.8	4	2.2	3.2	4.5	2.3	2	3.3	2.2	4	4.5	2.9	6	5	3.1	3.1	2	5.5	3.8	6.8	5.9	3.2	4.5	2.5	5	2.8	6	6.2	3.8	6	4	3.2	4.5	7.2	3.3	8.5	5.2	4	6.4	4.5	6	5	8	3.1	8.6	5.5	6.8	5.9	4.5	6	6.2	6	7.2	8.5	5.2	6.4	4	8	8.6	4.6	4.2	5.4
Частота, об/мин	1450	1450	1450	1450	1450	2950	1450	1450	1450	1450	1450	1450	1450	1450	1450	2950	2950	2950	2950	1450	1450	1450	1450	2950	1450	1450	2950	1450	1450	2950	1450	2950	2950	2950	2950	2950	1450	2950	1450	1450	2950	1450	2950	1450	2950	1450	1450	1450	2950	1450	2950	1450	2950	1450	1450	2950	2950	1450	2950	1450	1450	2950	1450	2950	1450	2950	2950	1450	2950	1450	1450	2950	1450	2950	2950	2950	1450	1450	2950	1450	2950	2950	2950	1450	2950	1450	1450	2950	1450	2950	2950	2950	1450	2950	1450	2950	2950	2950	2950	2950	2950	2950	2950	2950	2950	2950	1450	2950	2950	1475	1475	1475
Мощность, кВт	2,2	2,2	2,2	2,2	2,2	18,5	2,2	3,0	3,0	5,5	5,5	5,5	5,5	5,5	5,5	7,5	11	15	18,5	7,5	7,5	2,2	5,5	15	11	7,5	30	7,5	11	75	15	18,5	45	22	37	30	15	30	18,5	7,5	55	5,5	75	7,5	22	15	18,5	22	30	11	75	11	37	18,5	22	45	75	18,5	90	30	37	110	18,5	45	15	132	75	45	37	30	18,5	45	37	110	132	90	30	30	75	45	75	110	160	75	132	75	18,5	200	30	250	160	315	37	132	45	355	250	160	315	200	250	400	500	630	160	200	110	250	315	200	250	400
Масса, кг	435	375	410	415	435	435	550	840	565	1020	1250	580	990	600	825	375	410	415	435	1020	1520	815	970	550	1505	990	840	1510	1530	1250	1600	565	1020	580	990	600	1660	825	1710	1620	1020	917	1520	935	815	1650	1660	1950	970	1480	1505	1480	990	1660	2360	1510	1530	1710	1600	2425	2775	1660	1810	3470	1685	1710	1620	3820	917	3240	1800	935	3925	1660	1950	1650	1880	2230	1480	4280	1480	1660	2360	4950	1710	5150	2250	2425	2310	2775	1810	3470	2680	1685	3350	3820	3240	1800	3925	1880	2230	4280	4950	5150	2250	2310	1810	2680	3350	2250	2350	4900
Размеры, мм	1600х530х725	1600х530х725	1600х530х725	1600х530х725	1600х530х725	1600х530х725	1840х760х793	2145х915х965	1840х760х793	2145х915х965	2400х780х1090	1840х760х793	2145х915х965	1840х760х793	2145х760х910	1600х530х725	1600х530х725	1600х530х725	1600х530х725	2145х915х965	2145х915х965	2145х760х910	2145х760х910	1840х760х793	2760х915х1210	2145х760х910	2145х915х965	2145х760х910	2760х915х1210	2400х780х1090	2760х915х1210	1840х760х793	2145х915х965	1840х760х793	2145х915х965	1840х760х793	2760х915х1210	2145х760х910	2760х915х1210	2450х915х1020	2145х915х965	1930х915х910	2145х915х965	1930х915х910	2145х760х910	2450х915х1020	2450х915х1020	2760х915х1040	2145х760х910	1930х915х910	2760х915х1210	1930х915х910	2145х760х910	2450х915х1020	2760х1395х1185	2145х760х910	2760х915х1210	2450х915х1020	2760х915х1210	2760х1395х1185	2760х1395х1185	2760х915х1210	2760х915х1040	2760х1395х1185	2760х915х1040	2760х915х1210	2450х915х1020	2760х1395х1185	1930х915х910	3400х1395х1410	2760х915х1040	1930х915х910	3400х1395х1410	2450х915х1020	2760х915х1040	2450х915х1020	2760х915х1040	2760х915х1040	1930х915х910	3400х1395х1410	1930х915х910	2450х915х1020	2760х1395х1185	3400х1395х1410	2450х915х1020	3400х1395х1410	3450х1245х1270	2760х1395х1185	3450х1245х1270	2760х1395х1185	2760х915х1040	2760х1395х1185	3450х1245х1270	2760х915х1040	3450х1245х1270	2760х1395х1185	3400х1395х1410	2760х915х1040	3400х1395х1410	2760х915х1040	2760х915х1040	3400х1395х1410	3400х1395х1410	3400х1395х1410	3450х1245х1270	3450х1245х1270	2320х1290х1050	3450х1245х1270	3450х1245х1270	3450х1600х1300	3450х1600х1300	3450х1600х1300
Полная мощность, кВт	1,6	0,9	1,2	1,6	1,7	9,4	1,1	1,9	1,9	3,8	2,3	2,5	3,1	2,9	2,3	7,3	10,4	13,3	14,2	4,7	5,9	1,7	2,7	9,6	5,8	3,9	16,1	4,4	7,0	50,9	9,0	15,9	29,5	21,1	25,8	24,1	11,6	16,6	14,7	5,1	39,8	3,1	49,7	4,4	14,4	8,5	11,4	15,6	23	6,4	48,6	7,4	32,5	12,4	15,0	36,8	59,0	13,6	75,9	20,1	26,5	97,8	15,0	31,4	9,3	123,7	42,6	38,8	25,7	22,0	14,0	37,3	29,3	90,8	125,0	71,2	19,9	22,5	53,8	39,7	61,9	104,6	126,1	46,9	114,5	55,0	13,4	169,6	21,2	223,5	119,6	264,1	30,4	78,0	32,6	326,4	185,0	117,7	246,7	167,8	187,2	333,9	395,0	463,1	113,1	178,2	70,6	256,1	274,6	142,6	226,6	344.4
Класс сейсмоустойчивости	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III	I, II, III
Класс безопасности	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4	2, 3, 4
ТУ	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание	Техническое задание

* ДКЗ - допускаемый кавитационный запас

ПРИМЕЧАНИЕ:

Условное обозначение АКА-Ж 150-150-315-К-5(55)-УХЛ3, где:

А - атомный;

К - консольный;

А - агрегат;

Ж - для районов с повышенной сейсмостойкостью (I, II категория сейсмостойкости по НП 031-01);

150 - диаметр всасывающего патрубка, мм;

150 - диаметр напорного патрубка, мм;

315 - номинальный диаметр рабочего колеса, мм;

а,б,в,д - условное обозначение подрезки рабочего колеса;

К - условное обозначение материала проточной части;

5,55 - условное обозначение уплотнения вала 5 - одинарное, 55 - двойное торцовое уплотнение;

УХЛ3 - климатическое исполнение и категория размещения при эксплуатации по ГОСТ 15150-69.

По требованию заказчика агрегат может быть изготовлен с параметрами, отличными от основных подрезок, но в пределах рабочего диапазона.

При этом после обозначения в скобках указаны конкретные параметры, на которые поставляется насос.
